Thiết bị ghi nhiệt độ lò sấy TQC Sheen CurveX 4 Oven Temperature Data Logger

Tính năng sản phẩm

Thiết bị ghi nhiệt độ lò sấy TQC Sheen CurveX 4

TQC Sheen CurveX 4 Oven Temperature Data Logger

Hãng: TQC Sheen – Hà Lan

• Thiết bị ghi dữ liệu nhiệt độ TQC Sheen CurveX cung cấp những thông tin rất giá trị về mức độ hiệu quả vận hành của lò công nghiệp của khách hàng cũng như quá trình đóng rắn (curing) của sản phẩm.
• Thiết bị ghi nhiệt độ lò sấy TQC Sheen CurveX 4 Oven Temperature Data Logger là một thiết bị ghi dữ liệu nhiệt độ chuyên dụng dùng để theo dõi, ghi chép và phân tích nhiệt độ trong các lò sấy, lò nung, và các quá trình xử lý nhiệt công nghiệp. Thiết bị này được thiết kế đặc biệt để phục vụ kiểm soát chất lượng trong các ngành sơn phủ, sơn tĩnh điện, xử lý bề mặt, gốm sứ, nhựa và nhiều ứng dụng công nghiệp khác đòi hỏi độ chính xác nhiệt cao.
• Thiết bị có thể thu thập dữ liệu nhiệt độ từ nhiều kênh cảm biến nhiệt độ (tối đa 8 kênh) cho phép người dùng theo dõi cả nhiệt độ không khí bên trong lò và nhiệt độ bề mặt sản phẩm. Đây là một công cụ quan trọng giúp đánh giá hiệu quả và sự đồng đều của quá trình nung/của lớp phủ hoặc sơn, từ đó đảm bảo chất lượng và tuân thủ các tiêu chuẩn công nghiệp.

Tầm quan trọng của việc ghi nhiệt độ trong lò công nghiệp

• Trong các ngành công nghiệp, nhiệt độ là một trong những yếu tố quan trọng nhất ảnh hưởng đến chất lượng sản phẩm. Ví dụ: Trong sơn phủ công nghiệp, quá trình sấy/của cần được thực hiện trong phạm vi nhiệt độ chính xác để đảm bảo màng sơn đạt đúng độ bám dính, độ bóng và độ bền mong muốn.
• Trong lò nung gốm/hạt liệu, nhiệt độ không đều có thể gây ra nứt vỡ, cong vênh hoặc các khuyết tật khác trên sản phẩm.
• Trong nghiên cứu và phát triển vật liệu, việc ghi lại chính xác hồ sơ nhiệt giúp hiểu rõ các đặc tính vật liệu theo thời gian và nhiệt độ.

Một thiết bị như TQC Sheen CurveX 4 cung cấp dữ liệu có độ tin cậy cao để phân tích, tối ưu hoá quy trình sản xuất, giảm lỗi sản phẩm và giảm chi phí thử nghiệm.

Thiết kế và tính năng chính của Thiết bị ghi nhiệt độ lò sấy CurveX 4
+ Thiết kế vật lý

• CurveX 4 có kích thước nhỏ gọn, độ bền cao, với thân làm từ nhôm và nhựa công nghiệp chắc chắn, chịu được môi trường làm việc ở nhà máy và trong các lò nhiệt độ cao. Với kích thước ~110 × 85 × 35 mm và khối lượng ~190 g, thiết bị dễ dàng đặt trong hộp cách nhiệt khi đi qua lò cùng với sản phẩm.
• Bề ngoài của thiết bị rất đơn giản với 3 nút bấm điều khiển và 3 đèn LED đa màu cho biết trạng thái nguồn, ghi dữ liệu và trạng thái quá trình (cure status). Giao diện này giúp người dùng vận hành trực quan và nhanh chóng ngay cả khi không có màn hình lớn hay menu phức tạp.

Các tính năng kỹ thuật nổi bật của Thiết bị ghi nhiệt độ lò sấy CurveX 4

Dưới đây là các đặc điểm kỹ thuật tiêu biểu của CurveX 4 Oven Temperature Data Logger:

+ Số lượng kênh đo:

• Hỗ trợ 8 kênh nhập dữ liệu nhiệt độ, cho phép kết nối đồng thời tới 8 đầu dò khác nhau để ghi nhận nhiệt độ tại nhiều vị trí.

+ Phạm vi đo nhiệt độ:

• Có thể ghi nhận nhiệt độ trong phạm vi rất rộng từ -100 °C đến 1200 °C tùy vào loại cảm biến/K-type thermocouple được kết nối.

+ Độ chính xác:

• Độ chính xác thường ở mức ±1 °C (±1.8 °F), đảm bảo đủ chính xác cho các ứng dụng công nghiệp và hệ thống kiểm soát chất lượng nghiêm ngặt.

+ Bộ nhớ dữ liệu lớn:

• Thiết bị có thể lưu trữ tới 1.000.000 lần đọc, được chia thành 20 khối bộ nhớ, mỗi khối chứa 50.000 điểm dữ liệu — phù hợp cho theo dõi nhiều lô sản xuất hoặc các chu trình dài.

+ Tốc độ ghi:

• Khoảng thời gian ghi dữ liệu có thể được lập trình từ 1 giây đến 60 phút, cho phép thu thập dữ liệu từ dạng nhiệt độ thay đổi nhanh đến nhiệt độ ổn định trong thời gian dài.

+ Pin và năng lượng:

• CurveX 4 sử dụng pin AA sạc lại (thường 2 viên), cho thời gian hoạt động liên tục khoảng 35 giờ — đủ lâu cho hầu hết các quá trình sấy/chữa.

+ Giao diện kết nối và phần mềm:

• Dữ liệu được tải xuống qua cổng USB-C cho tốc độ truyền nhanh và dễ dàng.
• Sản phẩm đi kèm phần mềm phân tích chuyên sâu — Ideal Finish Analysis hỗ trợ xem dữ liệu, phân tích “Cure Index”, thiết lập vùng chấp nhận/không chấp nhận (tolerance bands) và tạo báo cáo chuyên nghiệp.

Hệ thống báo hiệu và điều khiển trực quan

Nhằm đảm bảo tính đơn giản nhưng hiệu quả trong vận hành, CurveX 4 sử dụng:

• 3 nút bấm cho các thao tác chính: khởi động ghi dữ liệu, dừng ghi, và cài đặt nhanh.
• 3 đèn LED đa màu cung cấp phản hồi trực tiếp về trạng thái: nguồn, đang ghi, trạng thái “pass/fail” theo cài đặt màu sơn/ vật liệu, giúp người vận hành dễ dàng theo dõi tiến trình trong môi trường sản xuất.

Hệ sinh thái phụ kiện đi kèm và giải pháp sử dụng

Để máy ghi dữ liệu hoạt động tối ưu trong môi trường lò nhiệt độ cao, CurveX 4 không hoạt động một mình mà phụ thuộc vào hệ thống phụ kiện đi kèm và tùy chọn linh hoạt:

+ Hộp cách nhiệt (Insulation Box)

Tất cả các hộp cách nhiệt đều được chế tạo với vỏ ngoài bằng thép không gỉ được đánh bóng, bên trong chứa vật liệu cách nhiệt vi xốp (micro-porous) nhằm ngăn nhiệt từ lò xâm nhập vào hộp nhôm bên trong.

Bên trong hộp nhôm này có vật liệu hấp thụ năng lượng mật độ cao, giúp thu gom lượng nhiệt dư thừa và duy trì thiết bị ghi dữ liệu CurveX ở nhiệt độ vận hành an toàn trong thời gian dài.

• CurveX 4 thường được đặt bên trong hộp cách nhiệt trước khi đưa vào lò nướng hoặc lò sấy. Hộp này giúp bảo vệ thiết bị khỏi quá nhiệt trực tiếp và đảm bảo thiết bị hoạt động ở môi trường nhiệt an toàn trong khi vẫn ghi được dữ liệu chính xác.

Các loại hộp cách nhiệt được cung cấp theo tiêu chuẩn khác nhau, có thể chịu nhiệt lên tới:

• 300 °C – 850 °C tùy loại hộp và lớp bảo vệ đi kèm.
• Thiết kế hộp cách nhiệt thường là một hộp ngoài bằng inox chứa vật liệu cách nhiệt microporous, với hộp nhỏ bên trong bằng nhôm cùng năng lượng hấp thụ nhiệt để giữ CurveX 4 ở mức nhiệt an toàn.

Các loại đầu dò nhiệt độ

• CurveX 4 Data Logger có thể kết nối tối đa 8 đầu dò nhiệt độ cùng lúc, với nhiều tùy chọn đầu dò khác nhau để người dùng lựa chọn. Từ việc đo nhiệt độ bề mặt của sản phẩm đã phủ, đo nhiệt độ không khí trong lò, cho đến đo nhiệt độ hồng ngoại, chúng tôi cung cấp nhiều giải pháp đáp ứng đa dạng nhu cầu đo lường.
• Người dùng có thể lựa chọn kiểu đầu dò phù hợp như dạng kẹp (clamp), nam châm (magnetic), vòng (ring) hoặc dây (wire), cũng như chiều dài cáp theo yêu cầu. Tất cả các đầu dò đều được chế tạo từ dây cặp nhiệt điện loại K (thermocouple K) chất lượng cao, đảm bảo độ chính xác tối ưu ở mức cao nhất.

CurveX 4 tương thích với nhiều loại đầu dò K-type khác nhau, cho phép:

• Đo nhiệt độ không khí trong lò
• Đo nhiệt độ bề mặt sản phẩm
• Đo các vị trí đặc biệt (vị trí góc, mặt cong…)
• Các loại đầu dò bao gồm:
• Clamp (kẹp)
• Magnet (nam châm)
• Ring (dạng vòng)
• Wire (dây)

Những đầu dò này có chiều dài cáp và phạm vi nhiệt khác nhau để phù hợp với từng ứng dụng cụ thể.

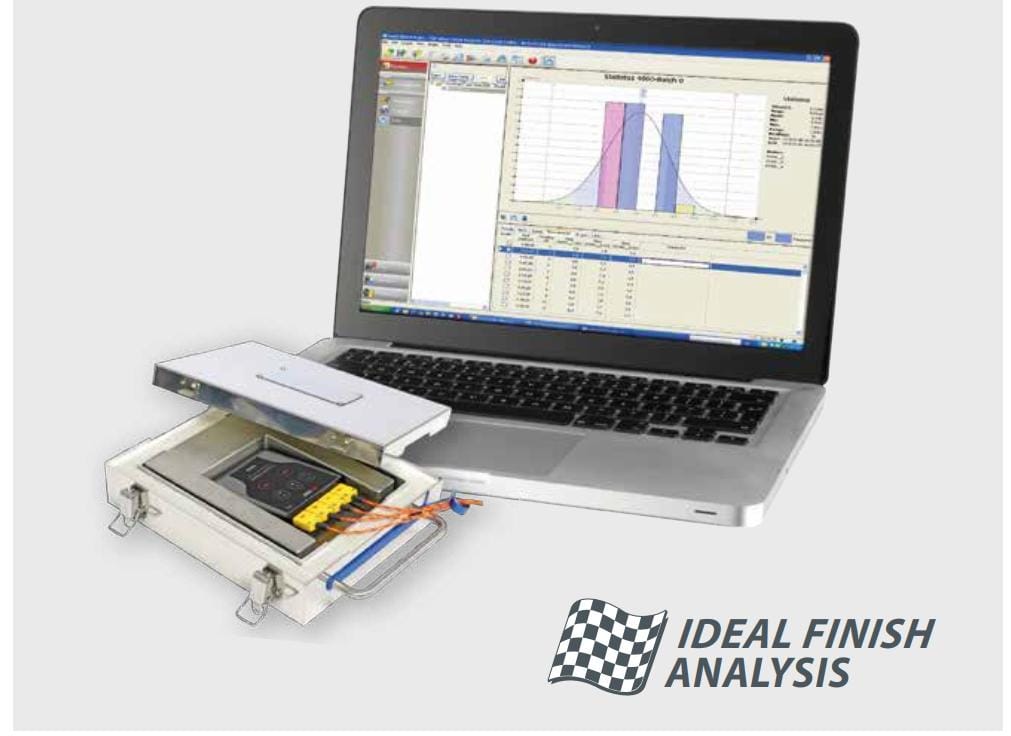

Phần mềm Ideal Finish Analysis

Một trong những điểm mạnh lớn của Thiết bị ghi nhiệt độ lò sấy CurveX 4 là phần mềm Ideal Finish Analysis kèm theo:

• Phần mềm cho phép nhập dữ liệu từ thiết bị, biểu diễn đồ thị nhiệt độ theo thời gian, so sánh các lô sản xuất hoặc các đường cong nhiệt.
• Có thể định nghĩa dải nhiệt lý tưởng (tolerance bands) và xác định sự phù hợp/không phù hợp của quy trình (Pass/Fail).
• Hỗ trợ tạo các báo cáo chuyên sâu, bảng thống kê, hình ảnh trực quan, rất hữu ích cho kiểm soát chất lượng và lưu trữ hồ sơ sản xuất.

Ứng dụng thực tế của CurveX 4 Oven Temperature Data Logger
+ Trong ngành sơn phủ và sơn tĩnh điện:

• Trong các hệ thống xử lý bề mặt sơn phủ, quá trình sấy và “của” (cure) yêu cầu phải đạt đúng nhiệt độ và thời gian theo tiêu chuẩn kỹ thuật:
• Nếu nhiệt độ quá thấp → lớp sơn không chín, bám kém, dễ bong tróc.
• Nếu quá nhiệt → khả năng cháy, biến dạng sản phẩm, lãng phí năng lượng.
• CurveX 4 giúp ghi lại hồ sơ nhiệt chính xác theo từng lô, phục vụ kiểm tra chất lượng, tuân thủ tiêu chuẩn như Qualicoat, QIB, GSB và hỗ trợ audit.

+ Trong sản xuất công nghiệp & nhiệt luyện kim loại

Trong quá trình nhiệt luyện hoặc xử lý kim loại:

• Việc đo nhiệt độ lò liên tục giúp tối ưu hóa hiệu ứng của nhiệt lên vật liệu.
• Giảm sai sót quy trình do sai lệch nhiệt.
• Tăng độ tin cậy và năng suất sản xuất.
• CurveX 4 cung cấp dữ liệu giá trị để tinh chỉnh biến số thời gian và nhiệt trong quy trình nhiệt luyện.

Trong nghiên cứu vật liệu và phòng thí nghiệm

Ứng dụng trong phòng thí nghiệm:

• Nghiên cứu sự thay đổi tính chất vật liệu theo thời gian – nhiệt độ.
• Xác định đường cong phản ứng nhiệt của polyme, gốm sứ…
• Tối ưu hóa công thức vật liệu.
• Việc ghi dữ liệu 8 kênh giúp so sánh nhiệt độ bề mặt – không khí – điểm quan trọng khác đồng thời.

Lò nung gốm và sản xuất thủ công cao cấp

Trong các lò nung gốm sứ hoặc lò nung thủ công:

• Đường cong nhiệt chính xác ảnh hưởng trực tiếp đến màu sắc, độ co ngót, độ bền sản phẩm.
• CurveX 4 giúp người thợ lò biết chính xác thời điểm đạt đến nhiệt độ mục tiêu, từ đó tinh chỉnh quy trình nung.

Ưu điểm, hạn chế và lựa chọn phù hợp
Ưu điểm nổi bật của CurveX 4

• Độ chính xác cao với ±1 °C, phù hợp kiểm soát nhiệt nghiêm ngặt.
• 8 kênh đo giúp giám sát nhiều điểm cùng lúc — rất hữu ích với lò lớn.
• Bộ nhớ lớn – 1.000.000 điểm dữ liệu.
• Phần mềm Ideal Finish mạnh mẽ cho phân tích và báo cáo.
• Giao diện đơn giản, dễ sử dụng ngay cả với nhân viên mới.
• Giao thức USB-C thuận tiện truyền dữ liệu và sạc pin.
• Có thể mở rộng với nhiều loại đầu dò và hộp cách nhiệt khác nhau.

Hạn chế cần lưu ý

❗ Phải sử dụng hộp cách nhiệt và đầu dò phù hợp để có dữ liệu chính xác khi ghi trong lò nhiệt độ cao; chỉ thân thiết bị không chịu được nhiệt độ cao trực tiếp.
❗ Pin hoạt động khoảng ~35 giờ nên cần chuẩn bị sạc đầy trước khi ghi các chu trình dài.
❗ Không có màn hình hiển thị số trực tiếp – việc phân tích chi tiết phụ thuộc vào phần mềm trên máy tính.

Lựa chọn phù hợp khi nào?

CurveX 4 phù hợp nhất cho:

• Các nhà máy sản xuất sơn phủ, sơn tĩnh điện, công nghiệp cơ khí.
• Phòng thí nghiệm nghiên cứu và kiểm soát chất lượng.
• Các quy trình cần tuân thủ tiêu chuẩn quốc tế (Qualicoat, GSB…).
• Nếu bạn chỉ cần ghi nhiệt độ đơn giản không yêu cầu nhiều kênh hoặc báo cáo chuyên sâu, những thiết bị loggers nhỏ hơn có thể phù hợp hơn. Nhưng nếu công việc yêu cầu độ chính xác cao + nhiều kênh + phân tích nâng cao, CurveX 4 là một lựa chọn xuất sắc.

CurveX 4 Data Logger cung cấp giải pháp ghi dữ liệu nhiệt độ chất lượng cao, dễ sử dụng cho các lò sấy đóng rắn sơn phủ. Người dùng có thể lựa chọn thiết bị ghi dữ liệu độc lập hoặc bộ thiết bị kèm các phụ kiện cần thiết, bao gồm bộ sạc, cáp kết nối và hộp đựng

Cung cấp bao gồm:

• CurveX 4 Oven Logger
• Calibration certificate
• Ideal Finish Analysis Software
• USB-C Cable
• EU USB Charger
• Plastic Carrying Case
